DIY PoE IP Camera

Article en cours de création

Dans cette article, on va convertir une camera RevoTech non PoE en camera PoE 12V !
Pourquoi 12V ? Parce-que l’électronique de la camera fonctionne avec une tension de 12V. On va utiliser les fil normalement utile pour la PoE pour alimenté la camera.

Voici le schéma standard des câble Ethernet avec les fil utilisé pour le PoE:

La camera RevoTech est équiper d’un connecteur Ethernet et d’un connecteur Jack pour l’alimentation 12V. Comme indiquer dans le schéma plus haut, que le PIN 1,2,3 et 6 sont utiliser pour la transfère des données. Les PIN 4,5,7 et 8 sont utiliser pour l’alimentation électrique PoE.

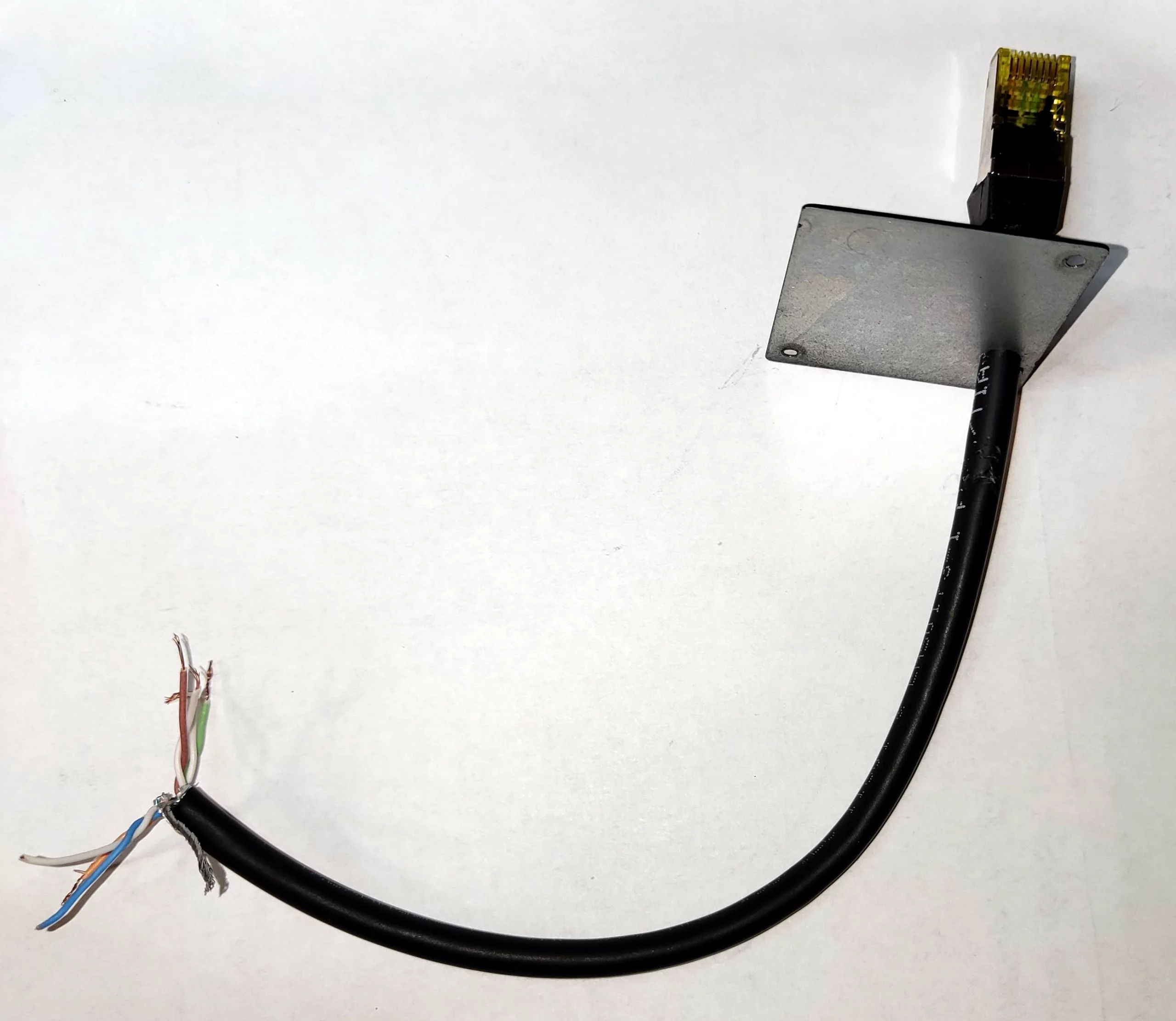

Pour convertir cette camera en une camera PoE 12V, on coupe le câble existant, pour le remplacer par un câble Ethernet. La longueur du câble est a dimentionner selon les besoin.
Dans cette exemple on a une longueur de câble assez courte car la camera sera installé très prêt de la prise Ethernet.

Le trou existant sur le couvercle de la camera était un peu juste. On l’a agrandit avec une mèche.
On a passé le câble dedans et puis on a fixer le câble Ethernet avec un sert câble.

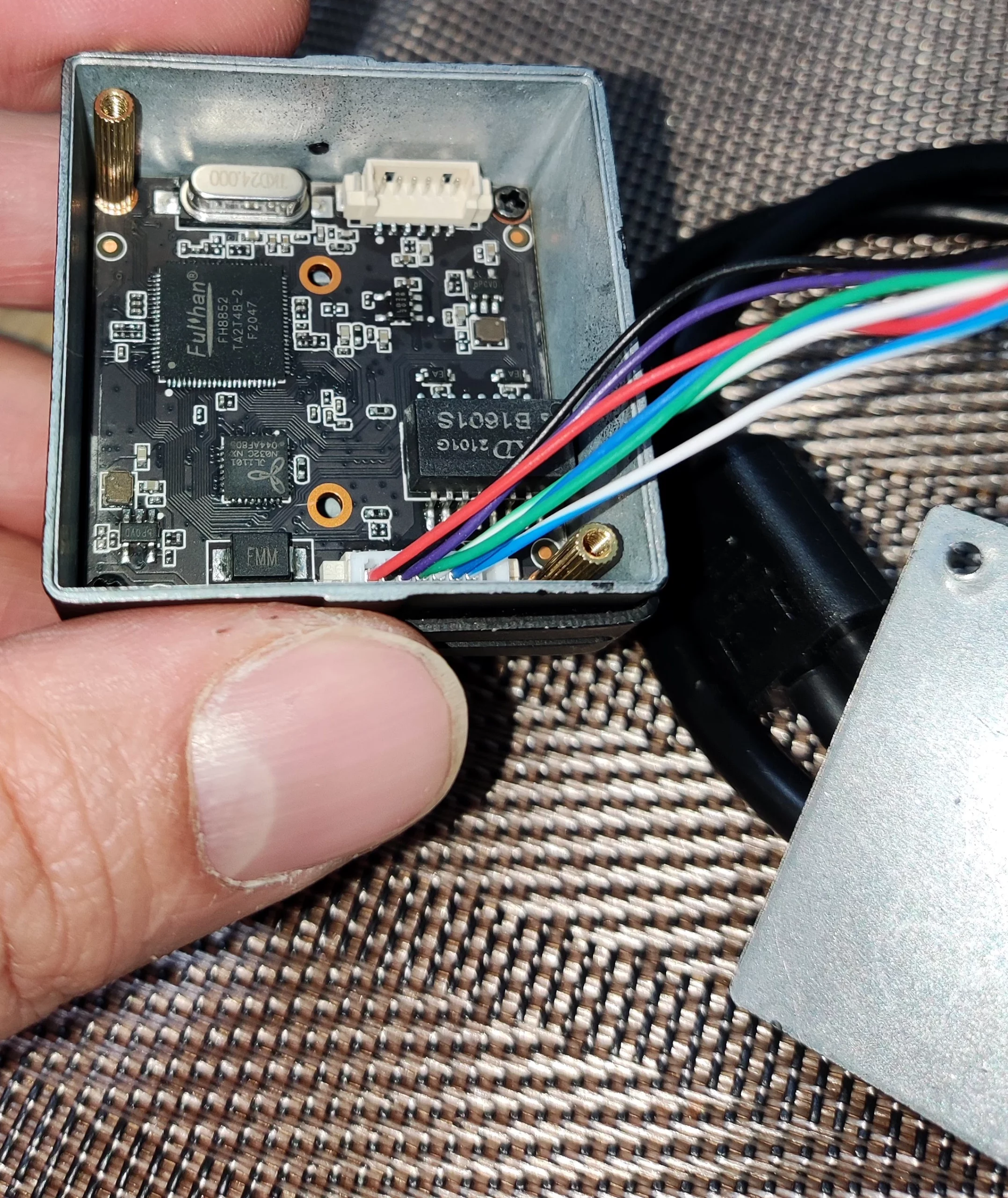

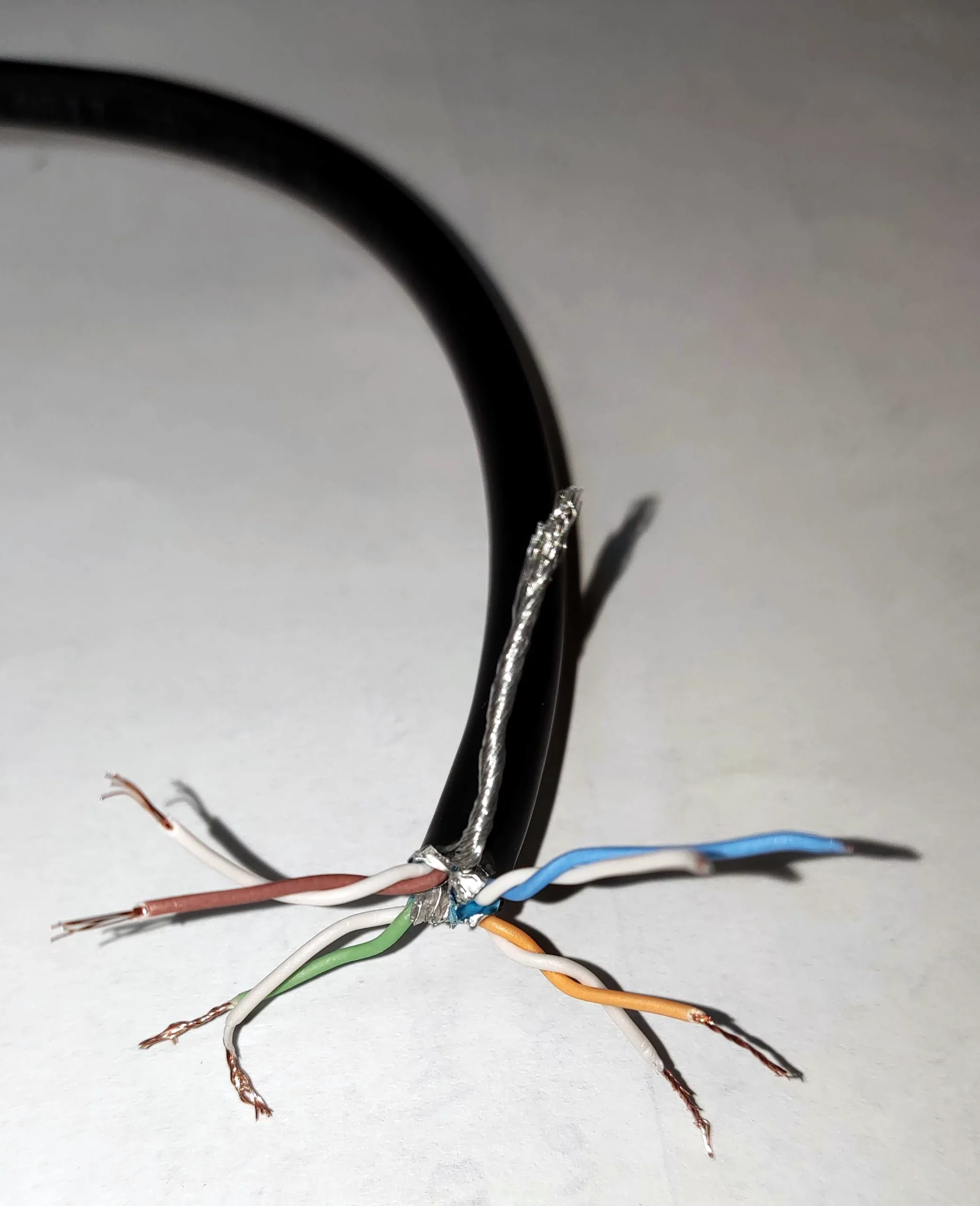

À l’aide d’un multimètre, on va identifier les fil des différant PINs du connecteur Ethernet d’origine et du connecteur à l’intérieur de la caméra.

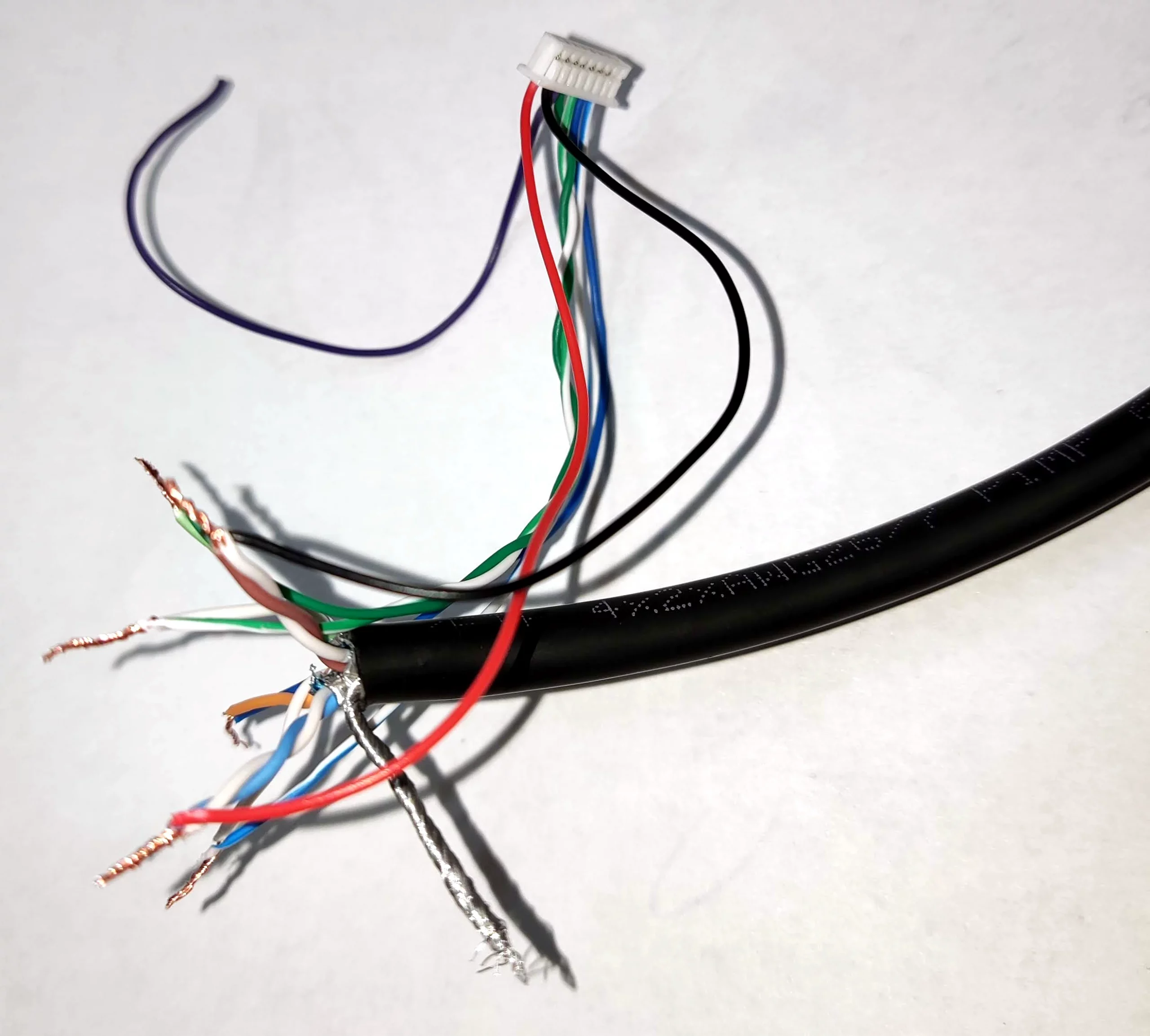

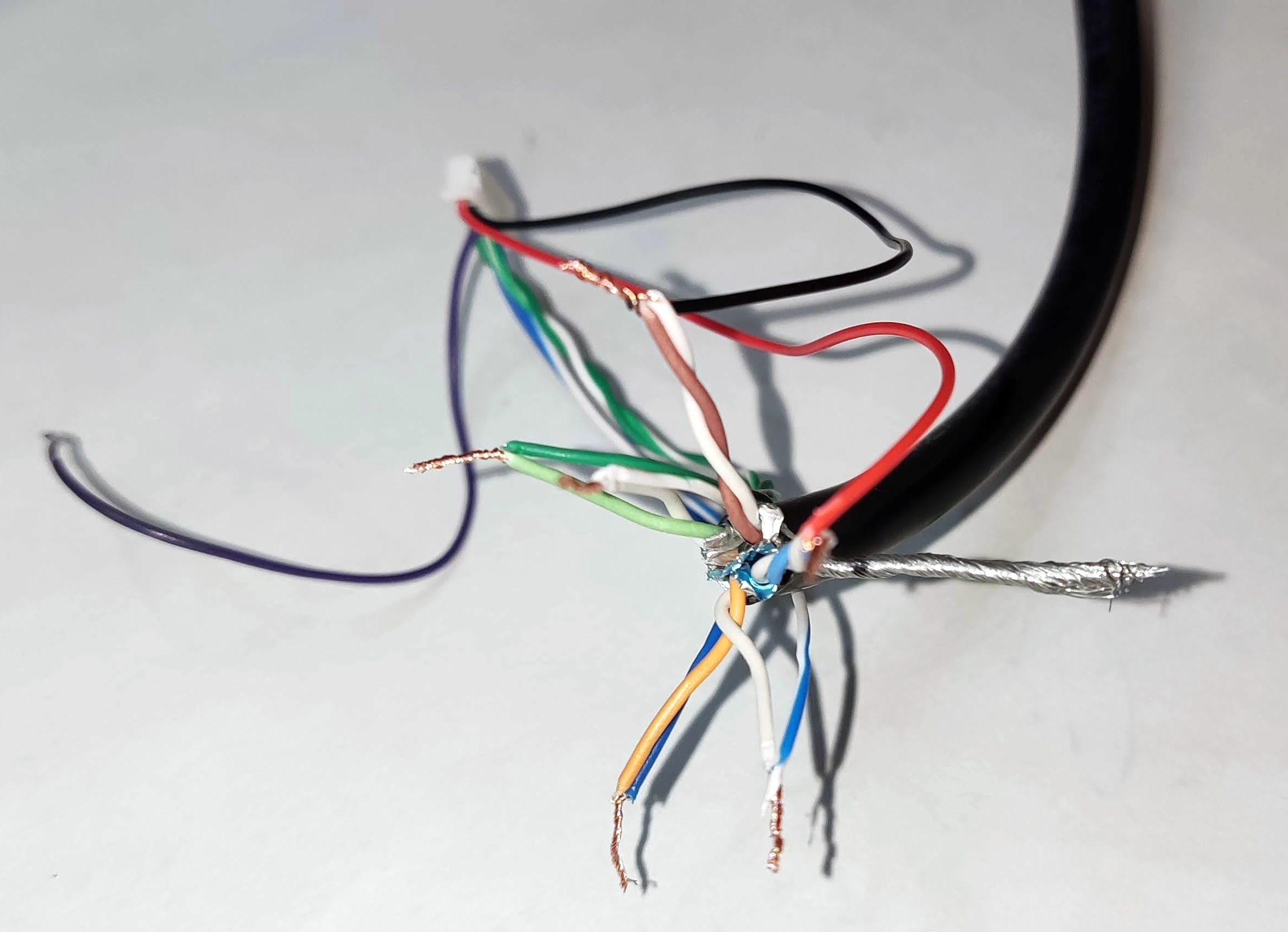

Une fois identifié, on peut connecter les fil du connecteur intérieur de la caméra sur le câble Ethernet qu’on a découpé auparavant. Les photos prise du câble reconnecter ne montre pas que les fil ont été souder ensemble. Mais afin d’avoir un contacte correcte c’est important de le faire. L’isolation des fil a été faite avec du ruban adessif électrique.

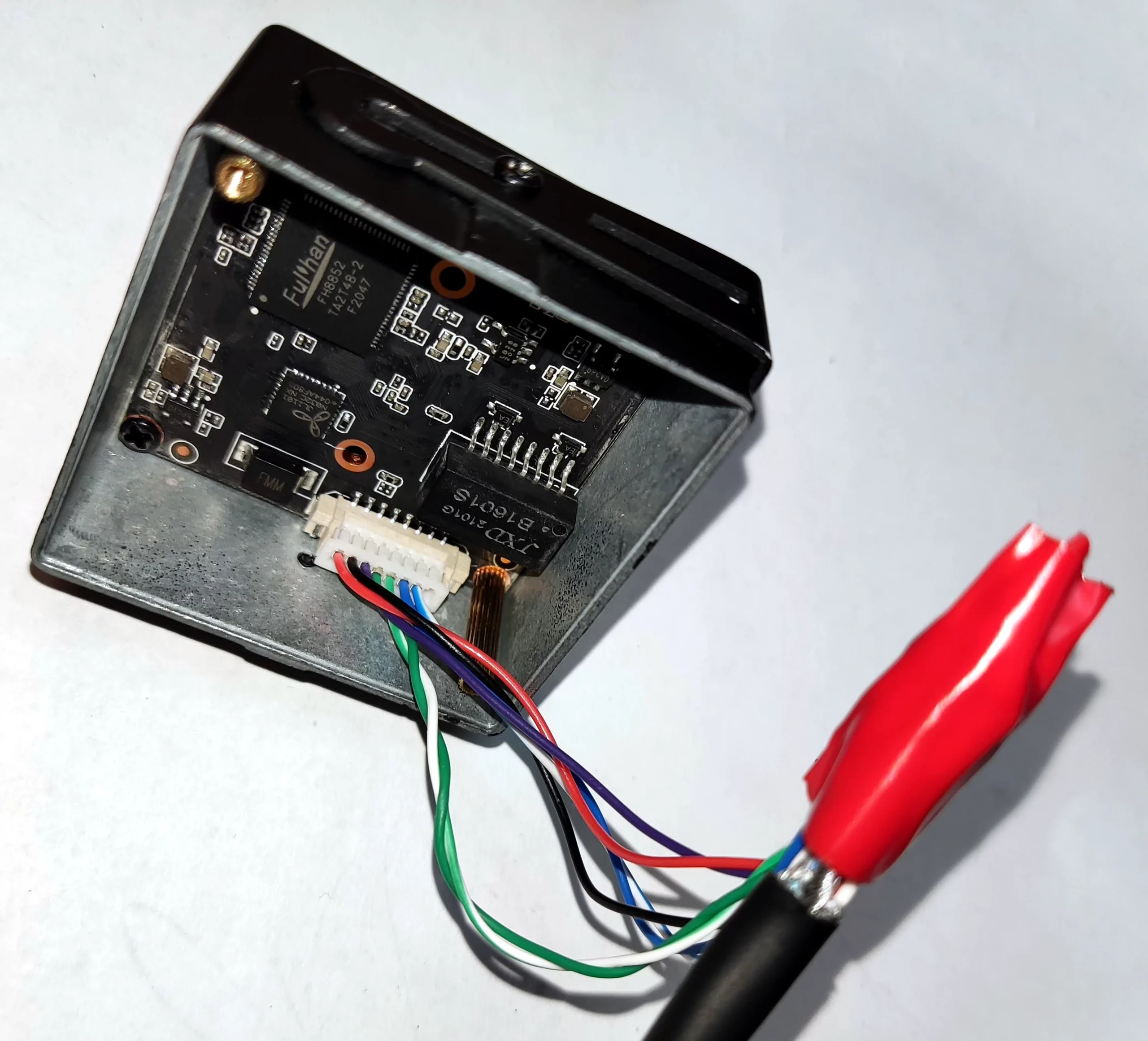

Il a fallu plier le bout du câble avec le ruban adessif électrique de 90° pour qu’il rendre dans le boitier de la camera. Avant de refermer la camera, on a fait un test avec un injecteur PoE et une alimentation 12V connecter sur l’injecteur. Heureusement le tout a fonctionner sans problèmes.

On a refermer le boitier de la camera et on l’a installer dans un couloir qui devais être surveiller.

ATTENTION ! Ce type de manipulation est à vos propre risque et péril. Si vous faite un erreur avec la connexion des fil, vous risquez d’abimer la camera et de la rendre inutilisable. En outre, il faut que l’alimentation PoE ne dépasse jamais les 12V. Si vous connecter une alimentation PoE Standard de 48V , la camera sera instantanément détruite.
