Réparation Camera Hik Vision, PinOut
|
|
Une de nos caméras a cessé de fonctionner après un gros orage.
Après avoir passé quelques minutes sur une échelle à plus de 3 mètres de hauteur, nous avons constaté que le problème venait de l’eau qui s’était infiltrée dans le boîtier de dérivation, dans lequel se trouvaient les connecteurs de la caméra Hikvision.
Nous avons démonté la caméra et coupé les connecteurs oxydés pour les remplacer.
Malheureusement, les couleurs des fils à l’entrée de la caméra ne sont pas normalisées.

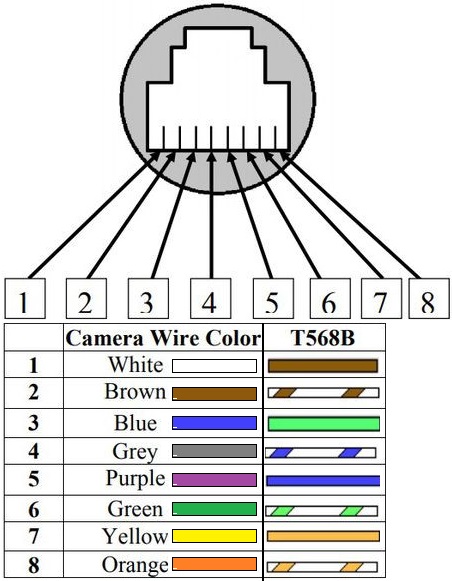

Voici le pinout des différentes couleurs que nous avons relevées :
On a remplacé le connecteur oxydé par un nouveau connecteur Keystone, et la caméra fonctionne à nouveau sans problème.
On pense que la plupart des caméras de fabrication chinoise utilisant ce type de connecteurs ont le même pinout. On a aussi une caméra Sannce qui a eu un problème similaire, et on doit vérifier si ce pinout est compatible.
