La Batterie de Cristal
Exploration d’un concept de stockage d’énergie à l’échelle nanométrique, née d’une question simple posée au milieu de la nuit.
Auteur : MD — md.lu, Luxembourg
Rédigé avec l’assistance d’une Intelligence Artificielle pour la structuration et la validation des concepts
Sommaire
- Introduction — La question qui a tout déclenché
- Le poids de l’énergie — E = mc² appliqué aux batteries
- Pourquoi nos batteries sont structurellement inefficaces
- L’intuition — des condensateurs gravés à l’échelle atomique
- La Cathédrale de Silicium — analogie avec la mémoire Flash
- Le mur quantique — l’effet tunnel et ses conséquences
- Applications concrètes — de la montre au véhicule
- Les pistes de recherche actuelles
- Conclusion
Chapitre 1
Introduction — La question qui a tout déclenché
C’est le récit fidèle d’une exploration intellectuelle menée au cœur d’une nuit insomniaque, par quelqu’un qui a toujours refusé de se contenter des réponses toutes faites.
L’origine de cette réflexion est une observation banale sur le poids des voitures électriques. La Tesla Model 3 Performance de 2021 affiche un poids à vide d’environ 1 847 kg, dont une part très significative est occupée par sa batterie. Ce constat a naturellement conduit à une interrogation plus fondamentale : pourquoi l’énergie stockée elle-même ne pèse-t-elle rien, alors que le contenant pèse si lourd ? Et si l’énergie avait une masse, selon l’équation d’Einstein, combien pèserait cette voiture batterie pleine ?
Cette question, qui pourrait sembler naïve de prime abord, ouvre en réalité une porte directe sur les limites fondamentales de nos technologies actuelles de stockage d’énergie — et sur des directions de recherche qui pourraient les dépasser. Cet essai en retrace le cheminement, des calculs de physique élémentaire jusqu’aux frontières de la mécanique quantique, en passant par une proposition conceptuelle originale que l’auteur a baptisée la Batterie de Cristal.
Chapitre 2
Le poids de l’énergie — E = mc² appliqué aux batteries
La célèbre équation d’Albert Einstein, E = mc², stipule qu’énergie et masse sont deux manifestations d’une même réalité physique, reliées par le carré de la vitesse de la lumière. En théorie, toute énergie stockée dans un système contribue à sa masse. En pratique, la question était de quantifier cet effet pour une batterie automobile réelle.
La batterie de la Tesla Model 3 Performance offre une capacité utile d’environ 82 kWh.
En convertissant cette énergie en joules — l’unité SI fondamentale — on obtient :
82 × 3 600 000 ≈ 295 200 000 J
En appliquant la relation inverse de l’équation d’Einstein, m = E / c², avec c ≈ 3 × 10⁸ m/s :
m = 295 200 000 / (9 × 10¹⁶) ≈ 3,28 × 10⁻⁹ kg
Soit environ 3,28 microgrammes — l’équivalent de quelques grains de pollen. Cette valeur est totalement indétectable sur toute balance existante. La voiture pèse rigoureusement le même poids, batterie vide ou batterie pleine, à une précision qu’aucune instrumentation de pesage industrielle ne pourrait mesurer.
Ce résultat, loin d’être une déception, est en réalité le cœur du problème. Il révèle un paradoxe fondamental de nos technologies actuelles : pour stocker 82 kWh d’énergie — dont l’équivalent masse ne dépasse pas quelques microgrammes — nous déplaçons et maintenons en position plusieurs centaines de kilogrammes de matière. Le rapport entre la masse de l’énergie elle-même et la masse de l’infrastructure nécessaire pour la contenir est de l’ordre de 100 milliards à un.
Cette inefficacité structurelle n’est pas un défaut de conception — c’est une conséquence directe du type de physique qu’exploitent nos batteries. Comprendre pourquoi, c’est comprendre où chercher la solution.
Chapitre 3
Pourquoi nos batteries sont structurellement inefficaces
Le problème du déplacement ionique
Une batterie lithium-ion fonctionne selon un principe électrochimique : des ions lithium — des atomes chargés électriquement — migrent d’une électrode à l’autre à travers un électrolyte lors de la charge et de la décharge. Ces ions ont une masse réelle et significative. L’infrastructure nécessaire pour les accueillir, les guider et les contenir — électrodes, séparateurs, boîtiers, systèmes de gestion thermique — représente l’essentiel du poids total de la batterie.

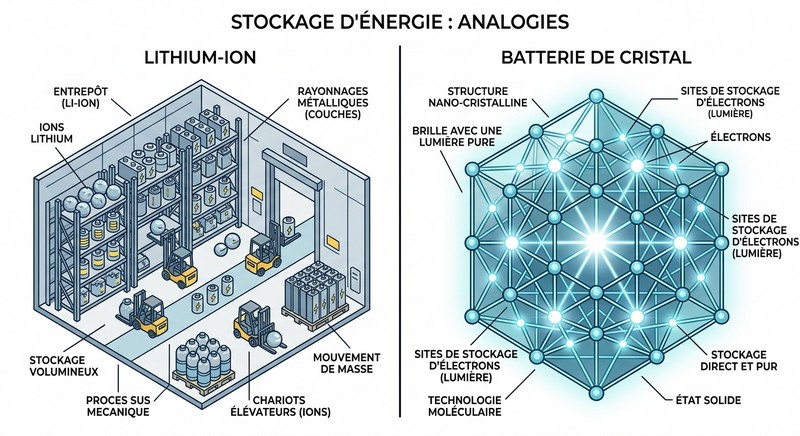

On peut résumer la situation à travers une analogie logistique : la batterie lithium-ion est un entrepôt. La marchandise (l’énergie) est légère. Mais les rayonnages, les allées, les quais de chargement et les camions (l’infrastructure chimique) pèsent des centaines de fois plus que la marchandise elle-même. Un condensateur électrostatique, à l’inverse, accumule des électrons — des particules dont la masse est 1 836 fois inférieure à celle d’un proton — en surface de deux armatures conductrices séparées par un isolant. Ce mécanisme est intrinsèquement plus rapide et théoriquement moins dépendant d’une lourde infrastructure ionique.
L’illusion des batteries à électrolyte solide
Les batteries à état solide sont régulièrement présentées comme la prochaine révolution du stockage d’énergie. En remplaçant l’électrolyte liquide par un conducteur solide — céramique ou polymère — elles offrent de réels avantages en matière de sécurité et de densité énergétique légèrement supérieure.
Cependant, elles ne changent pas le paradigme fondamental : elles déplacent toujours des ions lithium. Le mur de la cinétique ionique reste intact. Charger une batterie solide en quelques secondes est physiquement impossible sans fracturer la structure cristalline de l’électrolyte sous l’effet des contraintes mécaniques induites par le flux ionique intense. La batterie solide est un meilleur conteneur pour la même chose — elle ne change pas ce qu’on transporte.
|
Technologie |
Mécanisme |
Densité énergétique |
Temps de charge |
|---|---|---|---|
|
Lithium-ion classique |
Déplacement d’ions Li⁺ |
~250 Wh/kg |
20–60 min |
|
Batterie solide |
Déplacement d’ions Li⁺ |
~400 Wh/kg |
15–30 min |
|
Supercondensateur actuel |
Adsorption d’électrons en surface |
~10 Wh/kg |
Secondes |
|
Nano-MSC (concept) |
Électrons — surface ×10 000 |
Théoriquement 1 000+ Wh/kg |
Millisecondes ? |
Chapitre 4
L’intuition — des condensateurs gravés à l’échelle atomique
TSMC, le principal fondeur de puces électroniques mondial, maîtrise aujourd’hui la lithographie à 2 nanomètres. Pour fixer l’échelle : un atome d’hydrogène mesure environ 0,1 nanomètre, un cheveu humain environ 80 000 nanomètres. Graver à 2 nm, c’est manipuler la matière à une échelle de quelques dizaines d’atomes.
La question centrale de ce travail est la suivante : pourquoi ne pas utiliser ces machines de gravure non pas pour créer des transistors, mais pour fabriquer des armatures de condensateurs ? Des millions de micro-condensateurs gravés en trois dimensions, empilés verticalement comme les couches d’une puce mémoire, formant un cristal de silicium transformé en réservoir d’énergie électrostatique d’une densité sans précédent.
Le calcul pour une puce d’un centimètre carré est instructif. En créant des structures en « peigne » tridimensionnelles par lithographie nanométrique, il est théoriquement possible de multiplier la surface réelle des armatures par un facteur de 1 000 à 10 000. Les meilleurs micro-condensateurs de laboratoire actuels atteignent aujourd’hui environ 400 mF/cm² (millifarads par centimètre carré). Pour une tension de charge de 3,8 V :
E = ½ × C × V² = ½ × 0,4 F × (3,8)² ≈ 2,88 J
Ce chiffre est modeste comparé aux 295 millions de joules d’une batterie Tesla, mais il s’agit d’un centimètre carré de silicium, sans chimie, sans liquide, sans ion lourd. Des milliers de couches de tels condensateurs dans un volume comparable à une batterie actuelle représentent une densité énergétique théoriquement très supérieure — c’est précisément la direction que prennent les recherches les plus avancées sur les micro-supercondensateurs (MSC).
📐 Ce que le concept implique
Ce n’est pas une invention qui part de rien. Les machines existent. Les matériaux sont connus. Ce qui manque, c’est le changement de finalité : utiliser la lithographie de précision non pas pour le calcul, mais pour le stockage d’énergie électrostatique. L’obstacle n’est pas conceptuel — il est physique, comme le chapitre 6 l’explique.
Chapitre 5
La Cathédrale de Silicium — analogie avec la mémoire Flash
Pour comprendre pourquoi le concept de Batterie de Cristal est techniquement cohérent, il est utile d’examiner une technologie déjà existante qui en est le proche cousin conceptuel : la mémoire Flash NAND, et plus particulièrement la V-NAND (vertical NAND) développée par Samsung.
Une cellule de mémoire Flash est, dans sa structure élémentaire, un condensateur à grille flottante (floating gate). Un groupe d’électrons est piégé dans une cavité isolée pour coder la valeur « 1 » ; leur absence code la valeur « 0 ». Le stockage d’information dans nos téléphones, nos clés USB et nos SSD repose donc déjà, à son niveau le plus fondamental, sur le piégeage électrostatique d’électrons dans des structures gravées à l’échelle nanométrique.
Samsung a poussé ce principe jusqu’à son expression la plus dense en empilant verticalement plus de 200 couches de ces cellules dans une architecture tridimensionnelle. Une puce V-NAND moderne est une tour de plus de deux cents étages de micro-condensateurs, chacun occupant un espace de quelques nanomètres cubes.
La Batterie de Cristal n’est pas une invention ex nihilo. C’est l’application d’une architecture de stockage d’information mature à un problème de stockage d’énergie. Le changement est de finalité, pas de nature.
La formule fondamentale du condensateur illustre les trois leviers disponibles pour maximiser la capacité de stockage :
C = ε · A / d
La gravure nanométrique agit simultanément sur les trois paramètres : elle augmente la surface réelle A grâce aux structures tridimensionnelles, elle réduit l’épaisseur de l’isolant d, et elle permet d’utiliser des matériaux à haute permittivité ε inaccessibles aux procédés de fabrication conventionnels. C’est la combinaison de ces trois facteurs qui rend le concept théoriquement puissant.
Chapitre 6
Le mur quantique — l’effet tunnel et ses conséquences
La dualité onde-corpuscule à l’échelle nanométrique
Le concept de Batterie de Cristal se heurte à un obstacle que la physique classique ne permet pas d’anticiper mais que la mécanique quantique rend inévitable : l’effet tunnel électronique.
À l’échelle macroscopique, un électron se comporte comme une particule localisée — on peut le bloquer derrière un isolant. À l’échelle nanométrique, en dessous de quelques nanomètres d’épaisseur d’isolant, l’électron manifeste sa nature ondulatoire : il est décrit par une fonction de probabilité de présence qui s’étend de part et d’autre de toute barrière de potentiel finie. Concrètement, un électron confronté à une barrière isolante de 1 à 2 nm d’épaisseur a une probabilité non nulle de la traverser sans y déposer d’énergie.
Pour un condensateur dont l’isolant n’aurait que quelques nanomètres d’épaisseur, l’effet tunnel se traduit par une autodécharge spontanée : les électrons stockés traversent progressivement la barrière isolante et neutralisent la charge. L’énergie stockée disparaît sans qu’aucun circuit extérieur n’ait été fermé.
La tension de claquage
Un second obstacle se superpose au premier. Pour stocker davantage d’énergie, il faut augmenter la tension. Mais à l’échelle nanométrique, même une tension modeste crée un champ électrique d’intensité colossale à l’échelle atomique — pouvant dépasser plusieurs gigavolts par mètre. Au-delà d’un seuil critique, ce champ arrache des électrons à l’isolant lui-même, créant un arc électrique qui détruit la structure. C’est le claquage diélectrique. À 2 nm d’épaisseur d’isolant, ce seuil est atteint pour des tensions très faibles, limitant directement la densité énergétique atteignable.
Ces deux obstacles définissent le mur quantique du stockage électrostatique nanométrique. Ce mur n’est pas une barrière technologique que l’ingénierie pourrait simplement contourner avec de meilleures machines — c’est une contrainte physique fondamentale qui impose de repenser les matériaux et les architectures.
Chapitre 7
Applications concrètes — de la montre au véhicule
Avant d’examiner les pistes de recherche actuelles, il est utile de cadrer les applications pratiques qui rendraient la Batterie de Cristal révolutionnaire — même sans atteindre la densité énergétique d’une batterie de voiture électrique.
L’exemple des montres connectées à autonomie prolongée
Une montre connectée moderne — une Garmin Fenix 7X Solar, par exemple — peut atteindre plusieurs semaines d’autonomie en mode tracker GPS. Ce résultat est obtenu non pas grâce à une batterie révolutionnaire, mais grâce à une gestion extrêmement précise de la consommation électrique : processeurs à très basse consommation, écrans affichage permanent frugaux, et capteurs qui ne s’activent qu’à la demande.
La question que pose la Batterie de Cristal dans ce contexte est radicalement différente : et si la batterie elle-même était si légère et si petite que l’on pouvait en mettre davantage dans le même boîtier, tout en la chargeant en quelques secondes ? Une nano-MSC intégrée dans le bracelet ou le boîtier d’une montre pourrait être rechargée intégralement en quelques secondes, éliminant la contrainte de planification de la recharge qui reste aujourd’hui le principal frein à l’adoption des wearables.
💡 Les montres connectées à haute autonomie — état actuel
Les modèles Garmin de la série Fenix et Enduro représentent l’état de l’art en matière d’autonomie dans le segment des montres connectées. Leur architecture logicielle et leur gestion de l’énergie constituent d’ailleurs un modèle d’étude intéressant : ce sont des systèmes embarqués où chaque microwatt compte.
Liens d’affiliation — md.lu peut percevoir une commission sur les achats effectués via ces liens, sans surcoût pour vous.

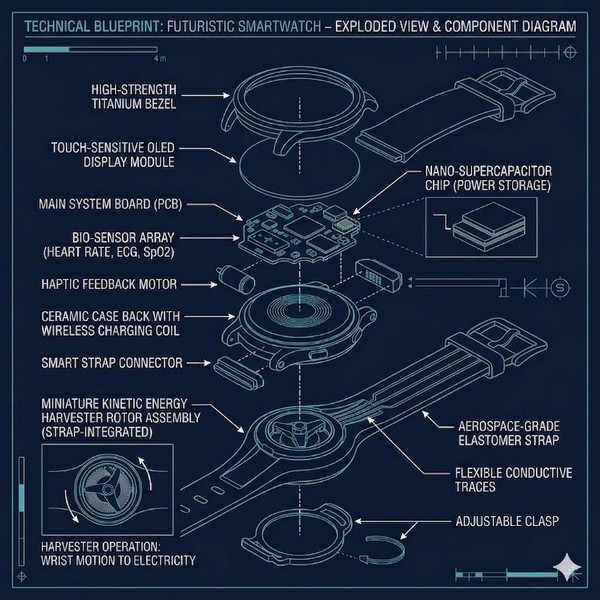

Le rotor mécanique — charger une nano-MSC sans câble
Une des propriétés les plus intéressantes d’un stockage électrostatique ultra-rapide est sa compatibilité naturelle avec la récupération d’énergie cinétique. Un condensateur accepte une charge instantanée — là où une batterie chimique impose un délai de plusieurs dizaines de minutes pour des raisons de cinétique ionique.
Cette caractéristique ouvre une perspective que les montres mécaniques ont exploitée depuis des décennies avec leurs rotors à masse oscillante : la récupération de l’énergie du mouvement du poignet pour remonter le ressort. Transposé à l’électronique, ce principe s’appelle un générateur cinétique — ou, dans ses formes modernes, un générateur triboélectrique (TENG — Triboelectric Nanogenerator).
Un TENG intégré dans le bracelet d’une montre pourrait, à chaque mouvement du poignet, générer une impulsion électrique captée et stockée immédiatement dans une nano-MSC. Là où une batterie chimique ne tirerait aucun bénéfice de ces impulsions de quelques millisecondes — trop courtes pour une réaction électrochimique significative — un condensateur les absorbe parfaitement. Le résultat théorique est une montre capable de s’auto-alimenter partiellement par le simple mouvement naturel de son porteur, comme une montre mécanique automatique… mais pour l’électronique.
Cette idée n’est pas purement spéculative. Des équipes de recherche ont déjà démontré des prototypes de micro-supercondensateurs couplés à des TENG capables d’alimenter des capteurs de santé portables uniquement par le mouvement du corps, sans aucune recharge externe. Les travaux de l’équipe de Cheng (Illinois) publiés en 2024 démontrent précisément cette architecture intégrée.
📐 Récupération d’énergie cinétique — les chiffres
Un générateur triboélectrique typique intégré dans un bracelet peut produire des impulsions de 1 à 5 mW lors d’un mouvement du poignet normal. La consommation d’une montre connectée en mode veille est de l’ordre de 50 à 200 µW. En théorie, un TENG bien dimensionné couplé à une nano-MSC de stockage intermédiaire pourrait couvrir une fraction significative de la consommation de veille — voire l’intégralité sur des périodes d’activité normale, réduisant la dépendance à la recharge par câble.
Chapitre 8
Les pistes de recherche actuelles
La communauté scientifique travaillant sur les micro-supercondensateurs a identifié plusieurs axes pour contourner ou atténuer les obstacles décrits au chapitre précédent. Ces pistes font l’objet de publications dans des revues à comité de lecture et de financements institutionnels dans plusieurs pays.
Les matériaux à haute permittivité (High-K)
La permittivité diélectrique ε d’un matériau isolant détermine à la fois sa capacité de stockage et, dans une certaine mesure, sa résistance à l’effet tunnel. Certains matériaux — les céramiques ferroélectriques, les oxydes de métaux de transition, les pérovskites synthétiques — présentent des permittivités des dizaines à des centaines de fois supérieures à celles de l’oxyde de silicium classique. TSMC et Intel utilisent déjà des matériaux High-K (notamment l’oxyde de hafnium, HfO₂) dans leurs transistors depuis 2007. Des chercheurs explorent leur adaptation aux structures de stockage d’énergie, comme démontré dans les travaux sur les dispositifs LIG-HfO₂ publiés dans Scientific Reports en 2024 [Sain et al., 2024].
Le graphène tridimensionnel
Le graphène — une feuille de carbone d’un seul atome d’épaisseur — présente une surface spécifique théorique de 2 630 m² par gramme. Des supercondensateurs à électrodes de graphène tridimensionnel sont déjà démontrés en laboratoire. La percée la plus récente vient de l’Université de Monash (Australie) : leur matériau multiscale reduced graphene oxide (M-rGO) intégré dans des cellules pouch atteint des densités volumiques d’énergie de 99,5 Wh/L — soit des performances comparables aux batteries plomb-acide, mais avec une vitesse de charge et décharge sans commune mesure [Monash University / ScienceDaily, 2025]. La commercialisation est en cours via la spinout Ionic Industries.
Micro-supercondensateurs par lithographie — l’état de l’art
Des équipes ont démontré la fabrication par lithographie laser femtoseconde de micro-supercondensateurs intégrés sur substrat silicium, avec des densités volumiques de capacitance de 426,7 F/cm³ et un temps de réponse de 0,01 ms — publiés dans Nature Communications. La lithographie monolithique standard a également été utilisée pour produire des réseaux de 400 cellules sur une wafer de 3 pouces, chaque cellule occupant 0,018 cm² — Wang et al., National Science Review, 2023.
Le FIB/SEM — prototypage atomique
Le FIB/SEM (Focused Ion Beam / Scanning Electron Microscope) — que l’on pourrait appeler une imprimante 3D atomique — permet d’abraser la matière atome par atome avec une précision nanométrique, tout en observant le résultat en temps réel. Des équipes utilisent cet outil pour fabriquer des prototypes de micro-condensateurs avec des géométries inaccessibles à la lithographie de masse. La distance entre un prototype FIB fonctionnel et une production industrielle est considérable — mais elle est de nature économique et d’ingénierie, pas physique.
|
Obstacle |
Nature |
Piste principale |
Maturité |
|---|---|---|---|
|
Effet tunnel |
Physique quantique |
Matériaux High-K (HfO₂, pérovskites) |
Recherche avancée |
|
Tension de claquage |
Physique classique |
Architectures multi-cellules basse tension |
Prototypes existants |
|
Surface insuffisante |
Géométrique |
Graphène 3D, lithographie laser |
Prototypes existants |
|
Coût de fabrication |
Économique |
Économies d’échelle, nouveaux procédés |
Non résolu |
|
Intégration système |
Ingénierie |
BMS adaptatifs, TENG couplés |
En développement |
Conclusion — Ce que cette exploration nous apprend
Le parcours qui va de la pesée d’une voiture électrique jusqu’aux frontières de la mécanique quantique est plus court qu’il n’y paraît. Il suffit de poser les bonnes questions et de ne pas s’arrêter aux premières réponses.
Ce que cette réflexion met en lumière, c’est l’inadéquation fondamentale entre ce que nos batteries stockent — de l’énergie, dont l’équivalent masse est négligeable — et la façon dont elles le font — en déplaçant des atomes lourds à travers une infrastructure chimique volumineuse. La Batterie de Cristal propose une direction différente : remplacer le déplacement d’atomes par le piégeage d’électrons dans des structures gravées à l’échelle nanométrique, à la manière dont l’industrie des semi-conducteurs gère déjà l’information.
Les obstacles physiques sont réels. L’effet tunnel et les limites de claquage diélectrique sont des contraintes de la nature, pas des problèmes d’ingénierie ordinaires. Mais les chercheurs avancent : les matériaux High-K, le graphène tridimensionnel, les générateurs triboélectriques couplés à des micro-supercondensateurs — ces pistes convergent vers ce que ce cet essaia tenté de formaliser.
Ce document ne prétend pas apporter une solution. Il documente une intuition, la confronte aux connaissances disponibles, identifie les obstacles réels et les directions de travail pertinentes. C’est précisément ce qu’un mémoire de fin d’études est censé faire — non pas résoudre un problème, mais montrer que l’on comprend sa complexité et que l’on sait où chercher.
La curiosité, rigoureusement appliquée, n’a pas de prérequis académique.
Références et sources
- El-Kady, M. F. & Kaner, R. B. — Scalable fabrication of high-power graphene micro-supercapacitors for flexible and on-chip energy storage — Nature Communications, 2013. nature.com/articles/ncomms2446
- Wang, S. et al. — Monolithic integrated micro-supercapacitors with ultra-high systemic volumetric performance — National Science Review, vol. 10, 2023. academic.oup.com/nsr/article/10/3/nwac271
- Sain, S. et al. — Sputtered thin film LIG-HfO₂ micro-supercapacitor — Scientific Reports, 2024. nature.com/articles/s41598-024-62192-y
- Wang, T. et al. — Femtosecond laser fabrication of graphene-hybrid planar micro-supercapacitors — Light: Science & Applications, 2026. nature.com/articles/s41377-025-02182-5
- Monash University / Ionic Industries — Graphene supercapacitor breakthrough (M-rGO) — ScienceDaily, 2025. sciencedaily.com
- Cheng et al. — Stretchable Micro-Supercapacitors to Self-Power Wearable Devices — Tech Briefs, 2024. techbriefs.com
- Patrice Simon (CNRS / Université Paul Sabatier) — Recherches sur les micro-supercondensateurs et électrodes carbure-dérivé. patrice-simon.fr
- Khadem et al. — Advances in wearable fiber-shaped supercapacitors — 2025. oaepublish.com
À propos
Ce document a été rédigé par MD (md.lu), technicien électronicien basé au Luxembourg. Il ne constitue pas une publication scientifique peer-reviewed. Les calculs sont vérifiables à partir des sources primaires. Les concepts de physique sont conformes à l’état de l’art de la littérature publique.
Rédigé avec l’assistance de Claude (Anthropic) pour la structuration, la mise en forme et la validation des développements physiques — l’intuition originale et le cheminement intellectuel sont ceux de l’auteur.
