Câble Ethernet et PoE
|
|
Câble Ethernet

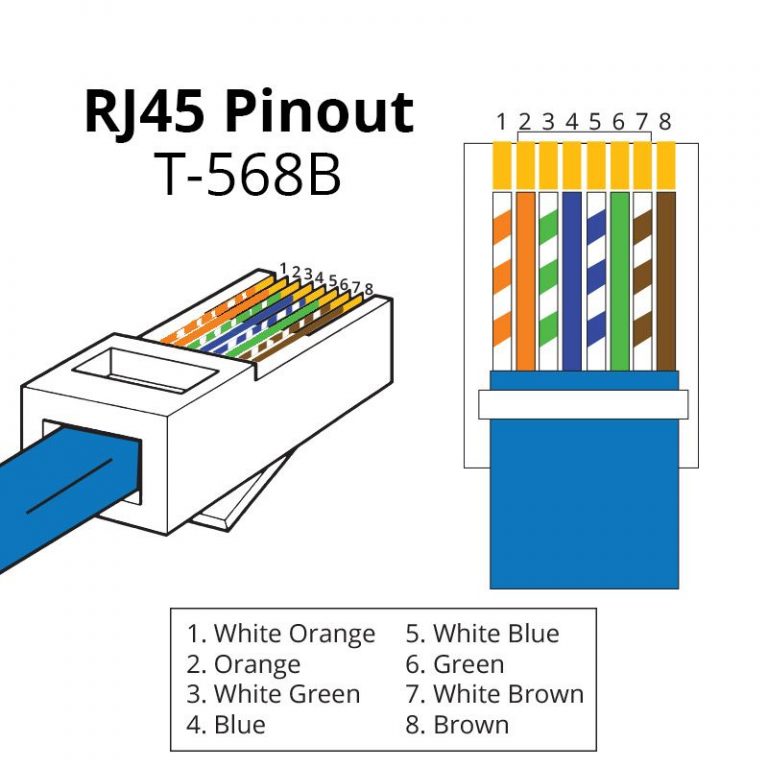

Disposition des broches
RG45 T-568B
Disposition des broches
MOINS UTILISER !
RG45 T-568A

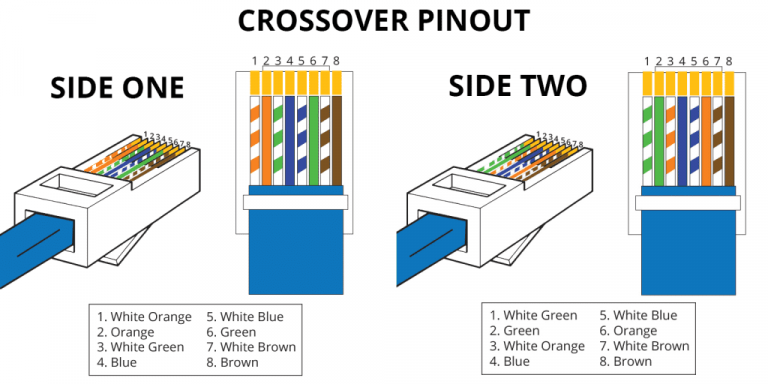

Schéma de câblage
croisé RJ45
Brochage du connecteur RJ45 – T568A et T568B
Le connecteur RJ45 utilise 8 fils répartis selon un ordre précis, appelé brochage. Il existe deux standards principaux : T568A et T568B. Ces deux types de câblage définissent l’ordre des couleurs des fils dans le connecteur. Bien qu’ils fonctionnent tous les deux pour les connexions réseau, il est important d’utiliser le même schéma aux deux extrémités pour un câble droit, ou de mélanger les deux pour créer un câble croisé.
PoE (Power over Ethernet)
PoE est un système standard qui transmet ou fournit de l’énergie électrique avec des données via le même câble.
Il existe différents types de câbles réseau disponibles tels que cat6, cat7, cat5, etc., et différents types de ports tels que le RJ45. RJ45 a un total de huit broches et se connecte avec un câble Ethernet composé de huit fils séparés.
Pas tout les fils sont utilisés pour la transmission de données, certains peuvent être utilisés pour la transmission d’énergie électrique.
Conformément à la norme, le courant électrique doit s’interfacer avec la transmission de données. Le PoE doit respecter la norme IEEE 802.3 (Institute of Electrical and Electronics Engineers). En principe, le PoE fournit une alimentation CC de 47 à 57 V.
Le PoE est utilisé pour la transmission de données et d’alimentation vers les caméras IP, les points d’accès sans fil (WAP), la voix sur protocole Internet (VoIP), etc. Selon la norme IEEE, un câble cat5 ou supérieur est requis pour le transmission de niveaux de puissance élevés.
Mais le câble cat3 peut également être utilisé si la puissance nécessaire n’est pas trop élever. Le PoE doit respecter la norme IEEE 802.3af-2003.

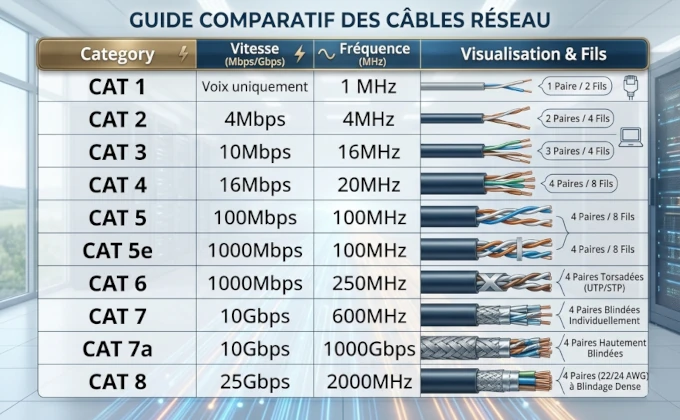

Ci-dessous un tableau récapitulatif des différent type de câbles:
(Ethernet PinOut T-568A IEEE 802.3af-2003 Standard PoE Pinout Diagram for T568A)
L’image suivante montre quels fils sont utilisés dans le câble Ethernet :
Le câble T568A a un total de huit broches et combinaisons de couleurs. En tenant le connecteur RJ45 avec les bandes de cuivre vers nous, on compte les broches de gauche à droite. Voici les détailles:
1. Blanc Vert – TX+
2.Vert – TX-
3. Blanc Orange – RX+
4. Bleu – CC+ (PoE)
5. Blanc Bleu – DC+ (PoE)
6. Orange – RX-
7. Blanc Marron – DC-(PoE)
8. Marron – CC-(PoE)
Norme IEEE 802.3af-2003 Standard PoE Pinout Diagram for T568BLe câble T568B a aussi un total de huit broches et combinaisons de couleurs. C’est aujourd’hui la norme de connexion la plus utiliser. En tenant le connecteur RJ45 avec les bandes de cuivre vers nous, on compte les broches de gauche à droite. Voici les détailles:
1. White Orange – TX+
2. Orange – TX-
3. White Green – RX+
4. Blue – DC+ (PoE)
5. White Blue – DC+ (PoE)
6. Green – Rx-
7. White Brown – DC- (PoE)
8. Brown – DC- (PoE)
En principe, la tentions d’alimentation PoE varie de 47 à 57 V. Malheureusement pas tout les appareille fonctionne avec ces tension… Dans l’article suivant, on va utiliser les fils PoE pour alimenter une camera en 12V. Cliquez ici pour voir l’article en question.
